產品選型

訂貨號：R51C1-PN(-Pro)

平臥式多功能分布式I/O，2xRJ45，可擴展，PROFINET，16DI_PNP&NPN，12DO_PNP，晶體管，單通道0.5A，24VDC

產品咨詢

產品詳情

資源下載

產品手冊_RX-PN

配置文件GSDML-V2.31-picture-R51C1-PN-20220429

RX系列尺寸圖CAD

RX系列接線圖CAD

RX系列3D文件

您對產品有什么疑問嗎？與我們聯系

產品參數

訂貨號：R51C1-PN(-Pro)

總線接口：2xRJ45，支持級聯

擴展接口：排線12針(公)

I/O端子：10P歐式可插拔彈簧端子

通訊協議：PROFINET RT

通訊速率：100M(Max),自適應

編址方式：通過PROFINET主站軟件設置

工作電壓：24V DC(-15%~+20%)

工作電流：150mA

擴展模塊數量：7

最大支持點數：開關量112點(Max)，模擬量28通道(Max)

防護等級：IP20

安裝方式：DIN35導軌安裝

工作溫度：-20℃~+75℃

數字量輸入點：16

輸入類型：PNP&NPN

隔離方式：光耦隔離

額定電壓：24V DC(-15%~+20%)

邏輯“1”信號：11~30V

邏輯“0”信號：0~5V

輸入濾波：最小2ms

數字量輸出點：12

輸出類型：晶體管/PNP

負載類型：阻性負載，感性負載，燈負載

額定電壓：24VDC(-15%~+20%)

最大輸出電流：每通道0.5A

絕緣：輸出與內部通訊之間500V DC

端口防護：過壓, 過流保護,反向電流防護

您對產品有什么疑問嗎？與我們聯系

尺寸圖

您對產品有什么疑問嗎？與我們聯系

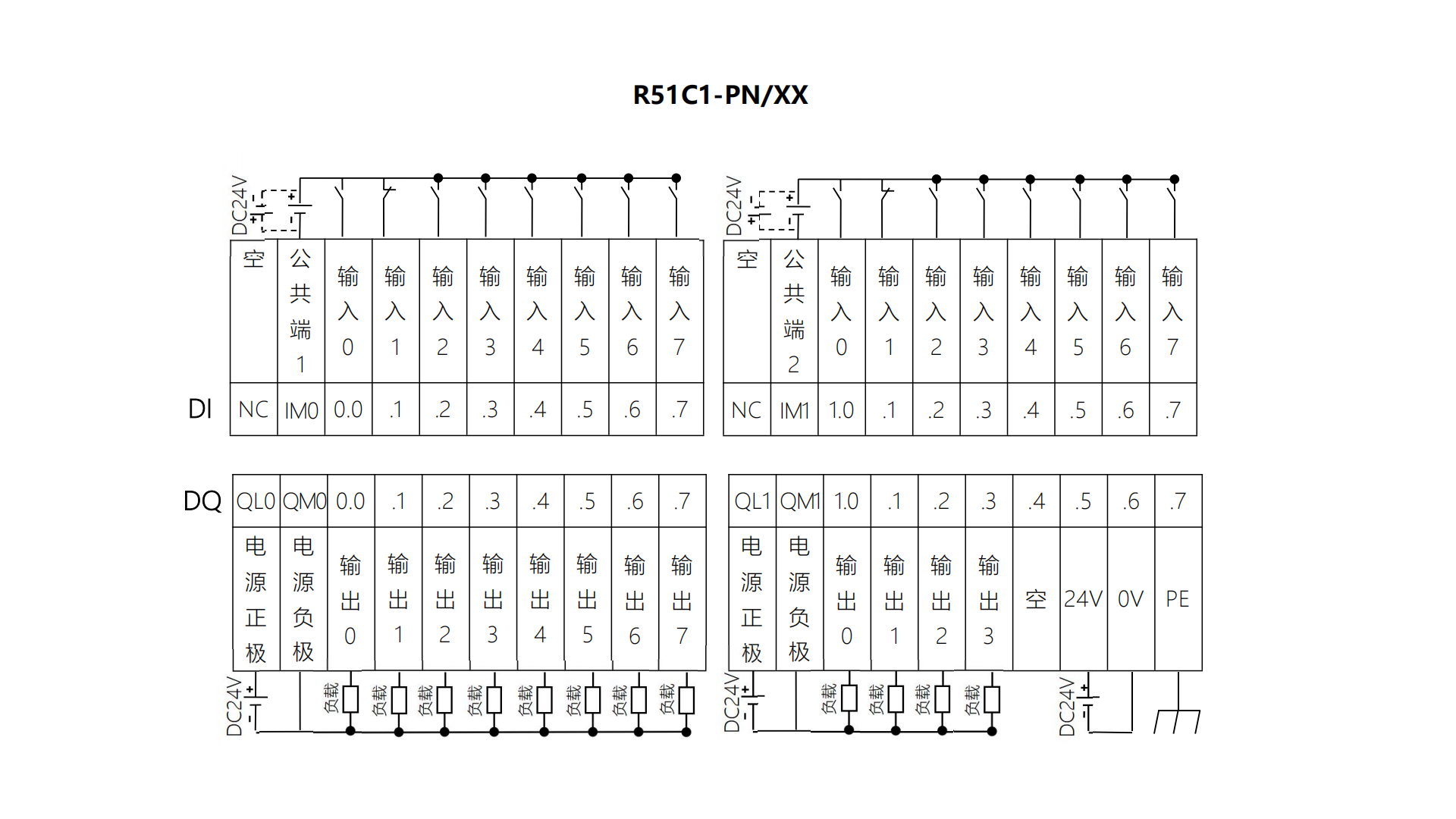

接線圖

您對產品有什么疑問嗎？與我們聯系
